THERMOMETRIE PAR RESISTANCE





D'une façon générale la valeur d'une résistance dépend de sa température T.

Résistances métalliques :

Une résistance métallique est fonction de la température par l'équation suivante : R(T)=R₀(1+AT+BT²+CT3).

Ou R0 est la résistance à 0°C. Selon la précision on peut négliger B et C.

On retiendra :

R(T)=R0(1+AT)



Les matériaux principalement utilisés sont le platine et le nickel et plus rarement le cuivre et le tungstène.



MATERIAU	GAMME DE TEMPERATURE	AVANTAGES	INCONVENIENTS
Platine	-200°C à 1000°C	Bonne précision Large gamme	Faible sensibilité thermique (peu de variation de R)
Nickel	0°C à 250°C	Bonne Sensibilité thermique	Oxydation rapide Peu stable
Cuivre	<180°C	Grande linéarité	Faible résistivité (grande longueur de cuivre pour réaliser les résistances)
Tungstène	<3000°C	Grande linéarité Tenue en haute température	Peu de stabilité

Exemple de sonde de résistance métallique :

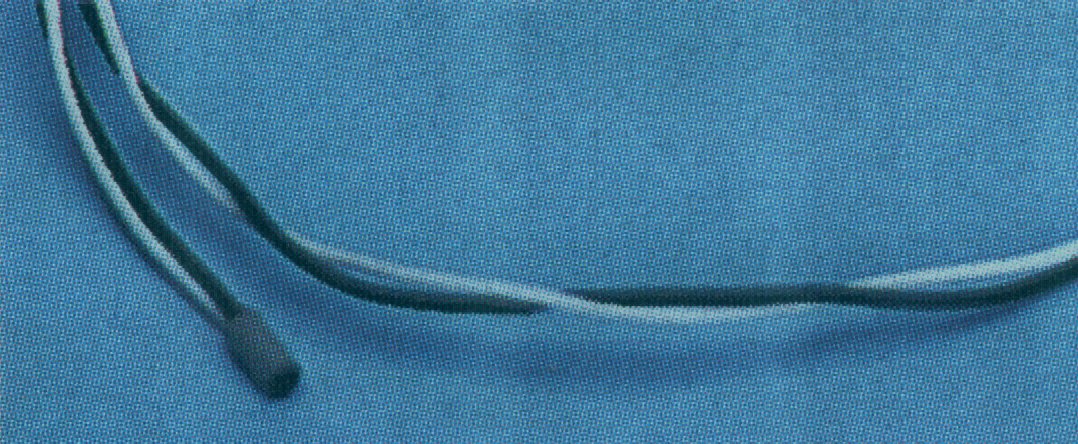

Sonde miniature

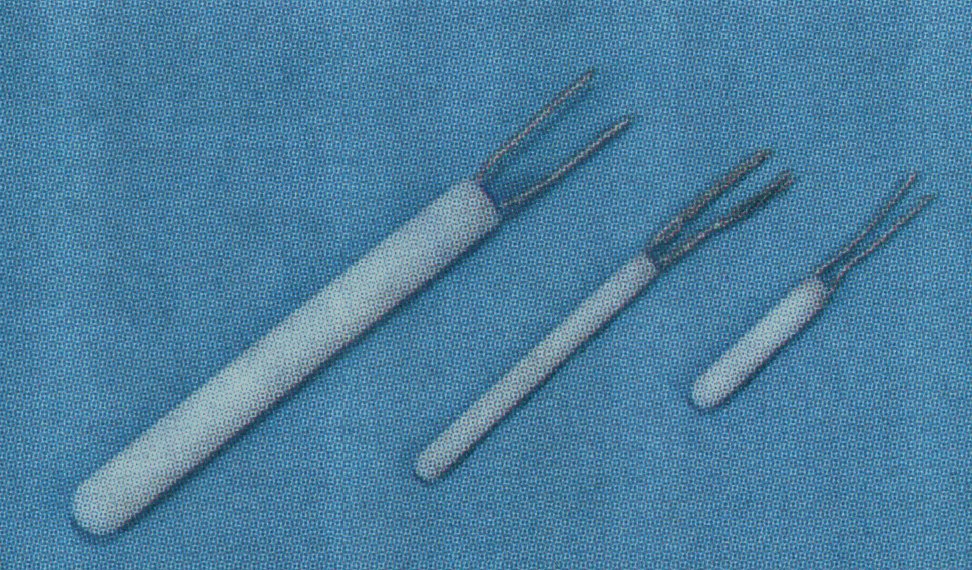

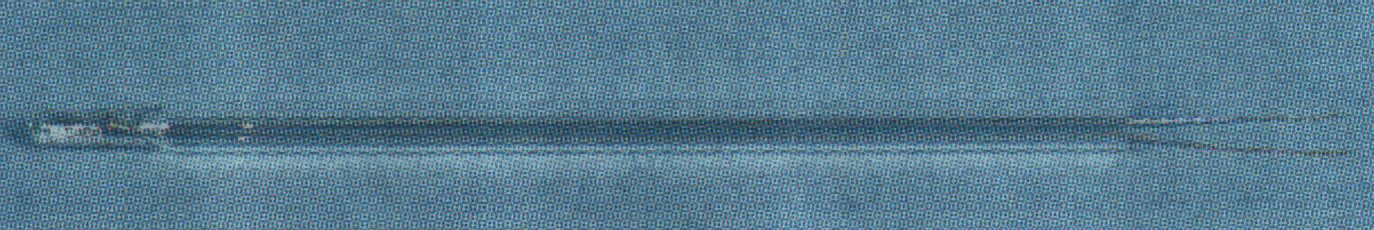

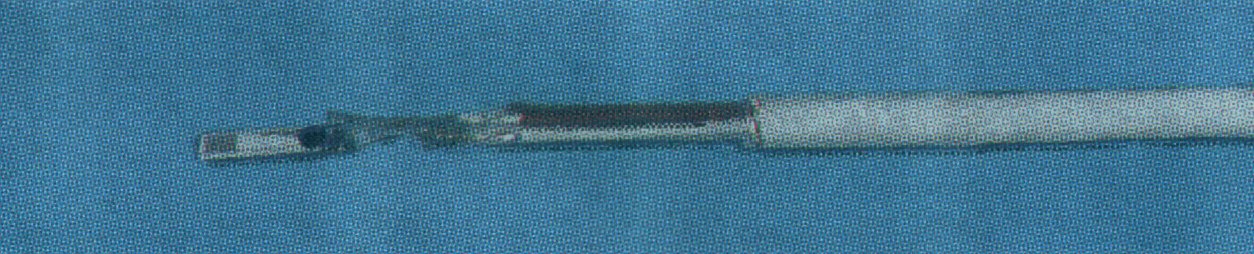

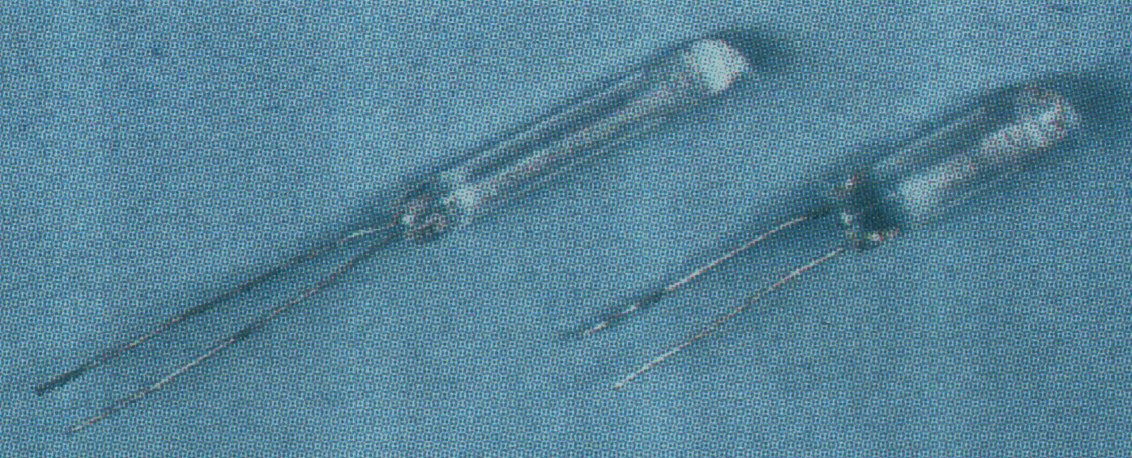

Simple	Cylindrique	Verre		de Surface	Encapsulé

Sonde avec cable

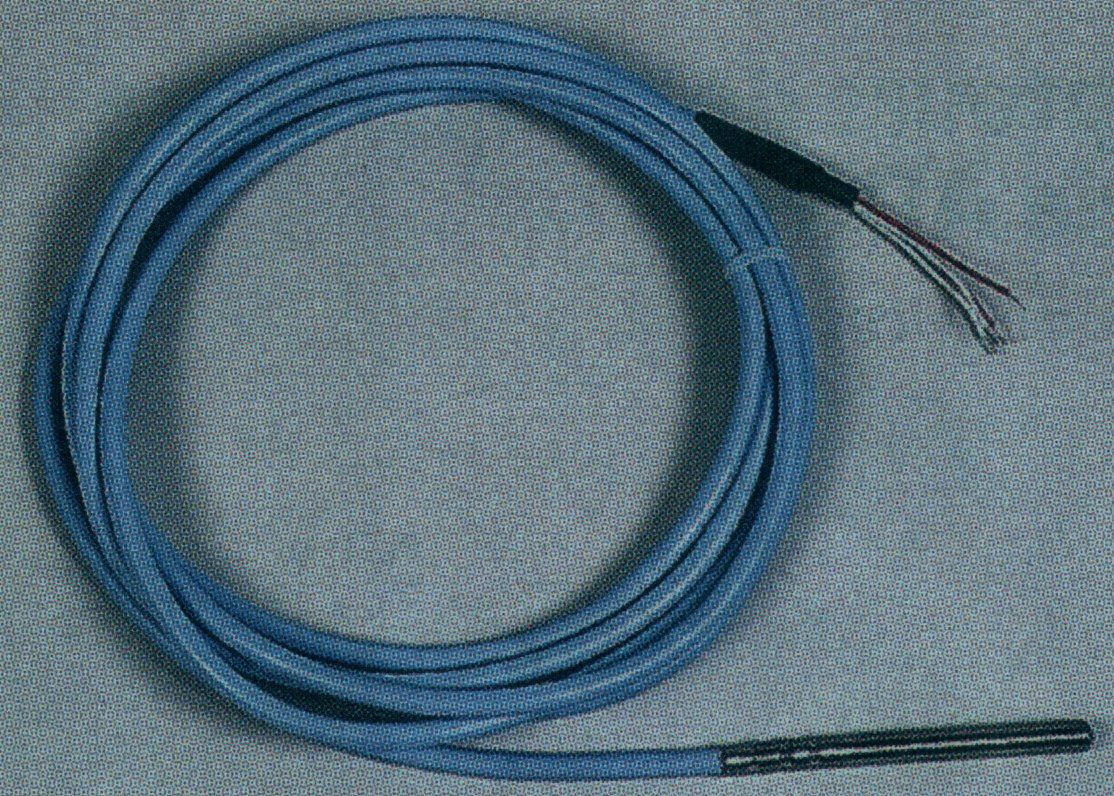

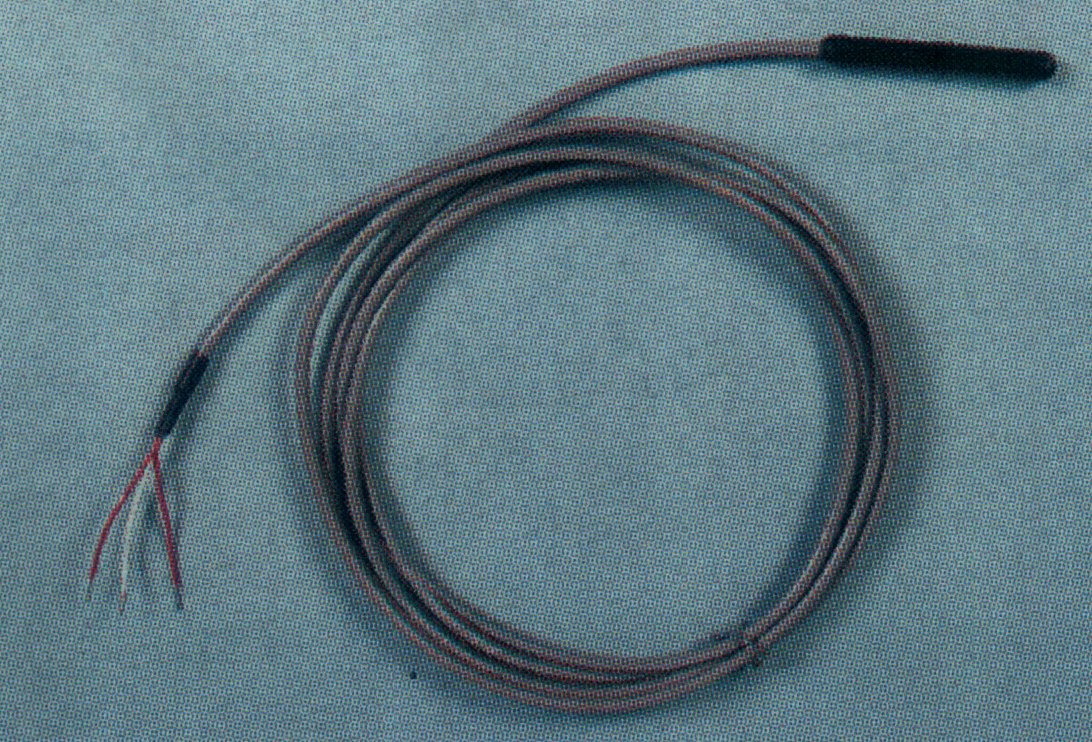

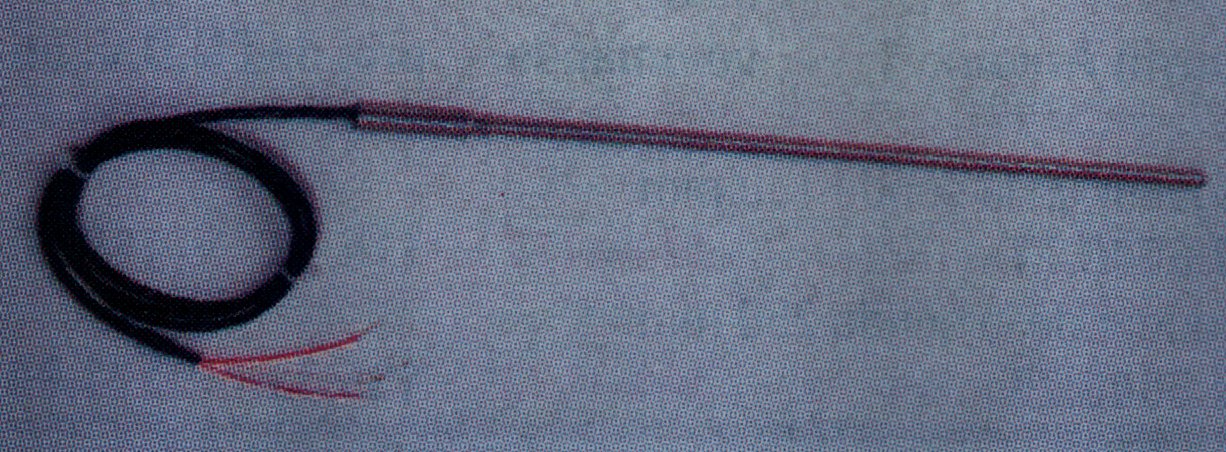

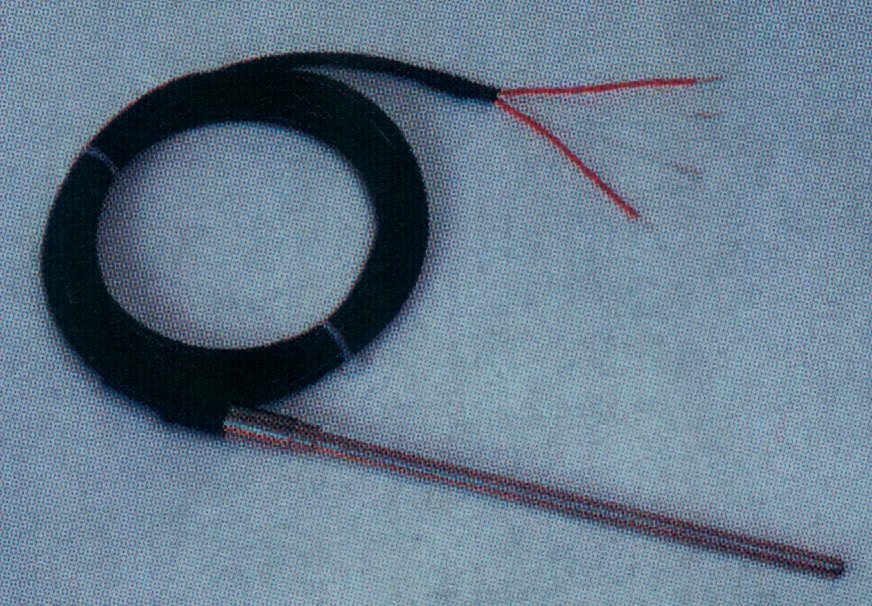

Surmoulé	Pour autoclave	Chemisée Haute température	3 fils	Embout Inox

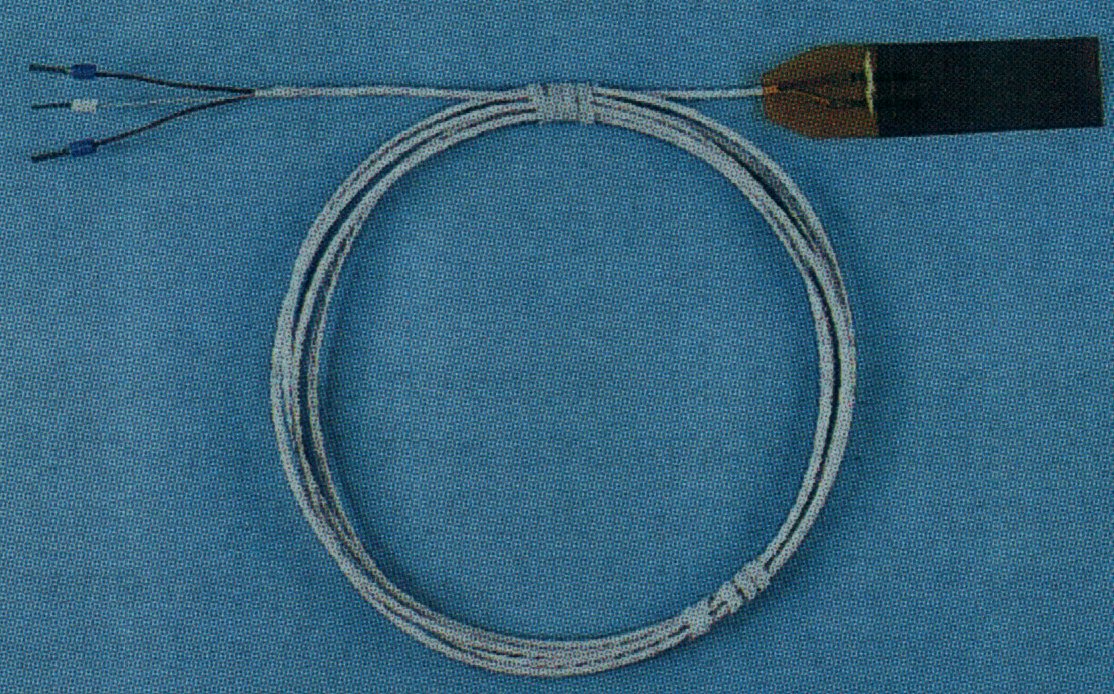

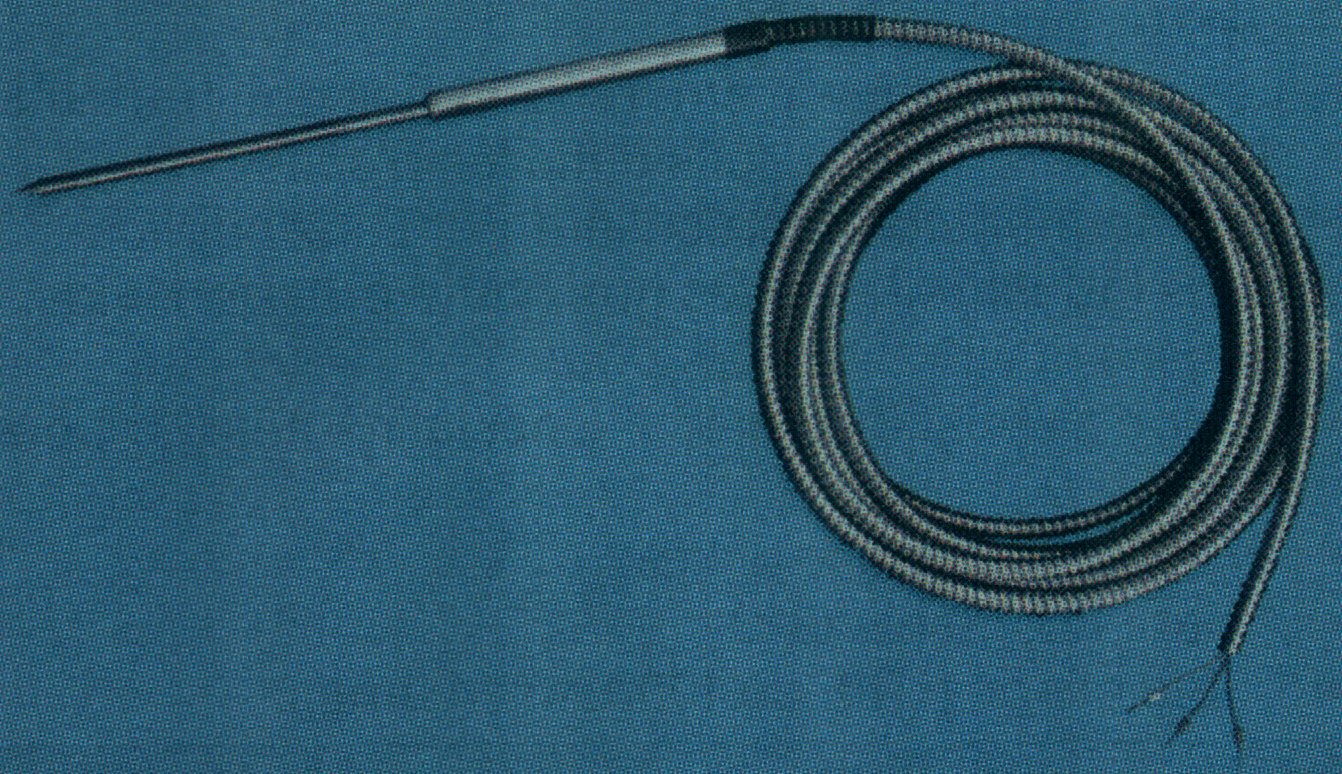

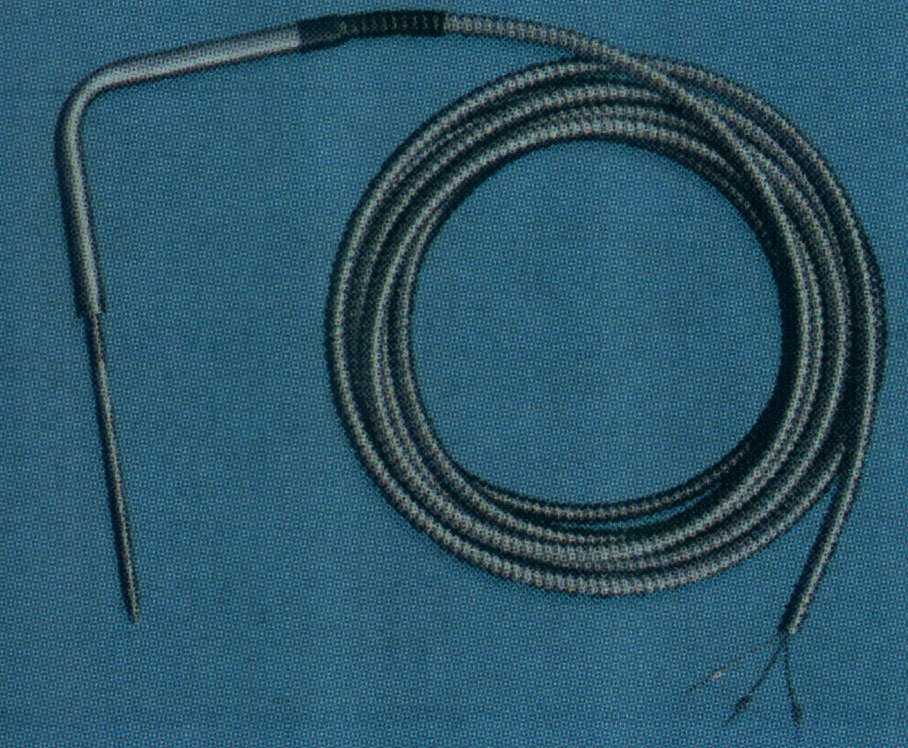

Piquer Droite	Piquer Coudé	Pour Tuyauterie	A coller

A piquer

Sondes diverses

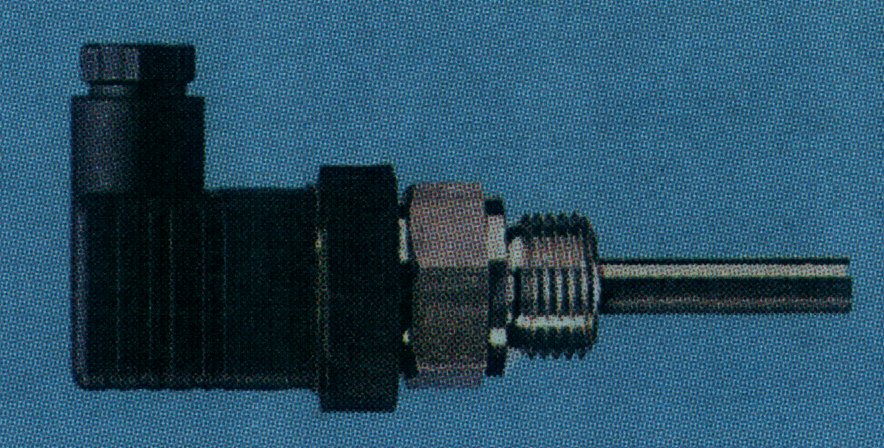

A visser	D'Ambiance 1	D'Ambiance 2	2 sondes

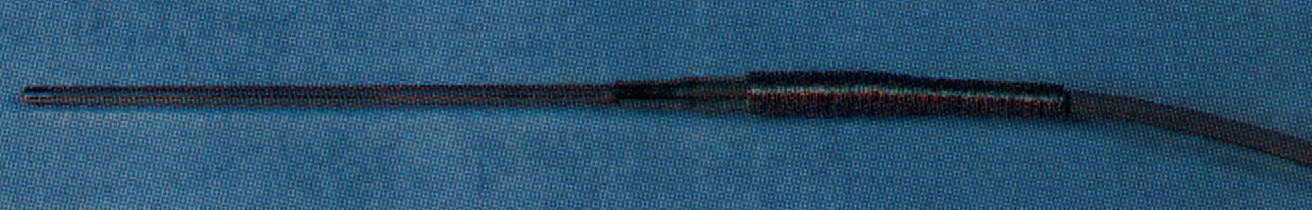

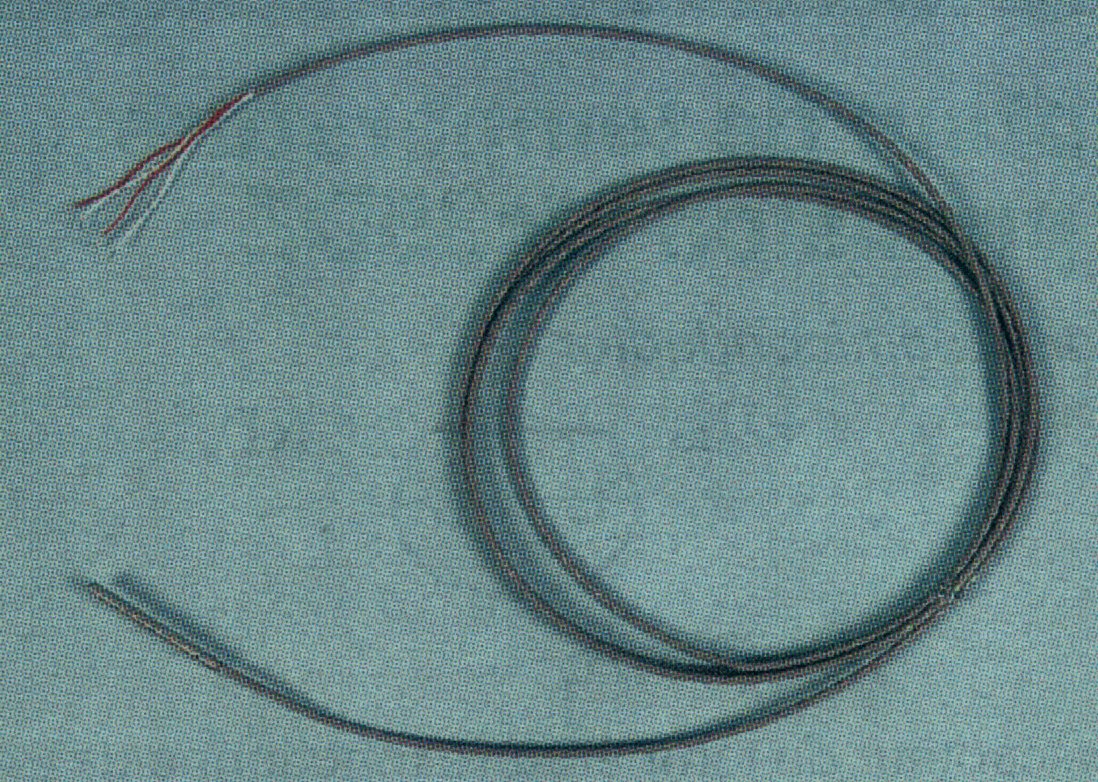

Fixation sur embase	Agroalimentaire	De précision



Thermistances et Résistance de silicium :

Elles ont une sensibilité thermique très grande.

Elles sont constituées d'oxydes métalliques semi-conducteur. Elles ont un coefficient de température négatif (CTN) ou positifs (CTP).

CTN	CTP





Avantages :

• Faible encombrement permettant la mesure quasi ponctuelle de la température.
• Une capacité calorifique réduite rendant possible les vitesses de réponses élevées.
• Stable entre 0°C et 300°C.

Inconvénients :

• Les chocs thermiques provoquent la fissuration des matériaux.
• L'interchangeabilité de thermistance de même type est médiocre (±10% de la valeur nominale).
• Non linéaire

Exemple de Thermistances :

Thermistances

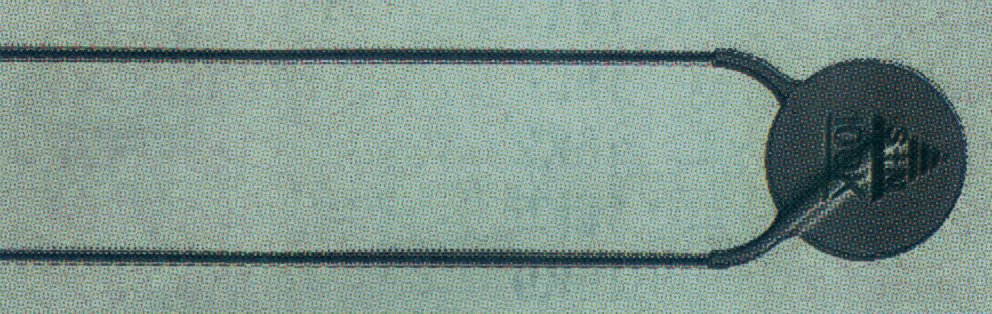

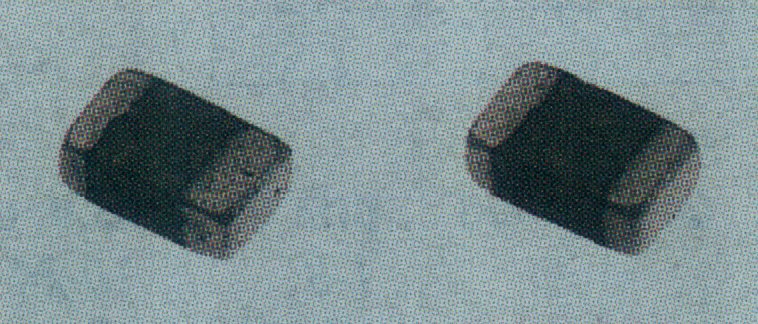

NTC	CTN Disque	CTN miniature	CTN CMS

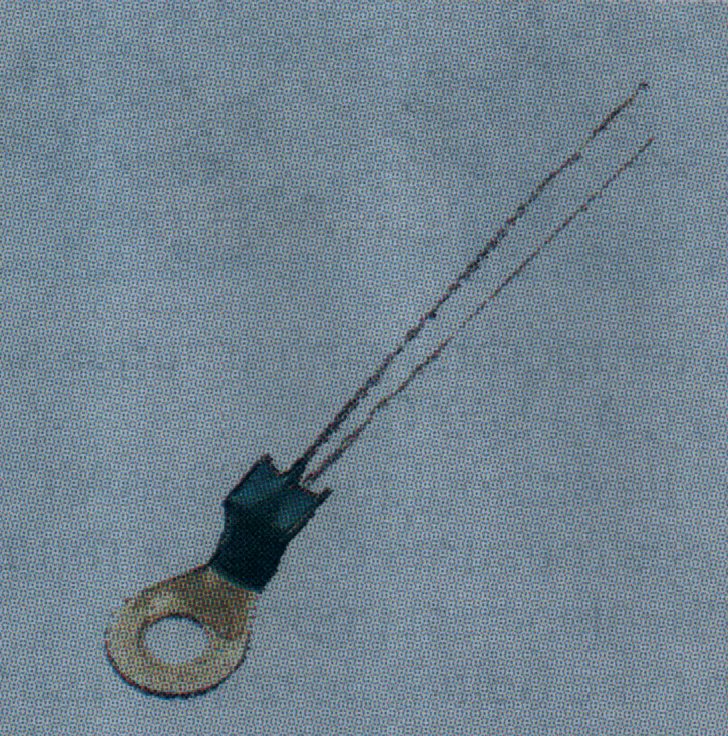

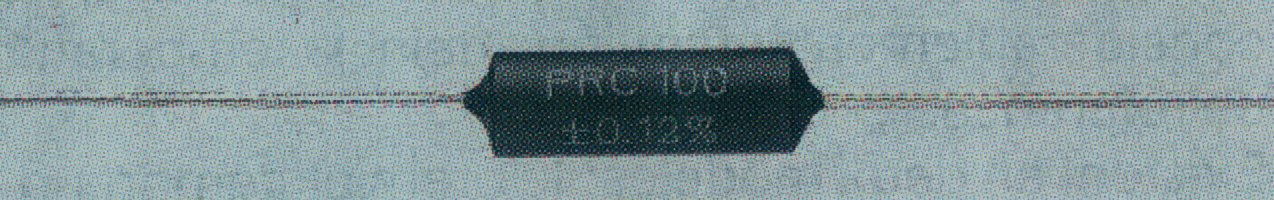

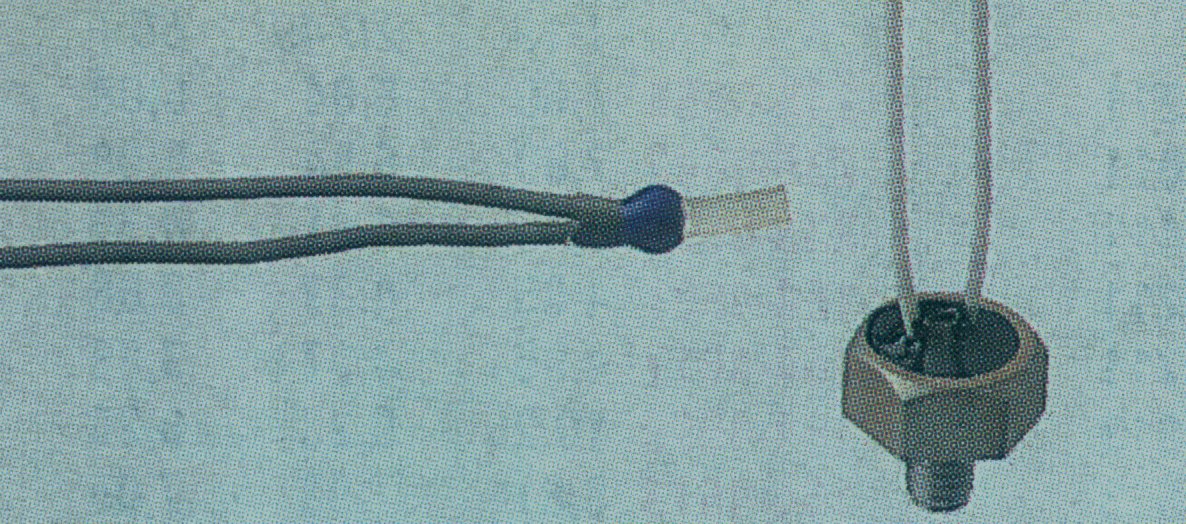

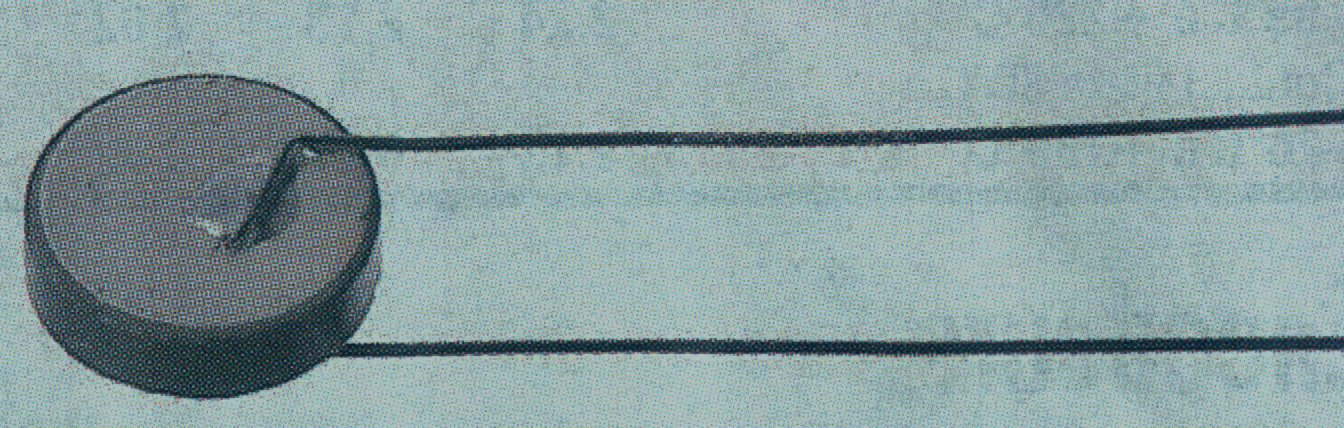

CTP de précision	CTP de protection	CTP filetés	Oeillet
