Comparateur à fenêtre

Fonction :

    La fonction comparateur à fenêtre consiste à détecter si l'amplitude d'un signal est à l'intérieur ou à l'extérieur d'une « fenêtre » définie par un seuil haut et un seuil bas.

Caractéristiques d'un comparateur :

  • Vitesse

  • Vitesse de variation des signaux d'entrée (limite en fréquence)

  • Retard du signal de sortie par rapport aux signaux appliqués

  • Vitesse de variation du signal de sortie (temps de montée et de descente)

  • Précision

  • Différence détectable entre les signaux appliqués

Applications :

  • Comparaison de tensions
  • Alarme
  • Mise en forme de signaux

Réalisation :

   Comparateur spécialisé :

    TCA965

    Amplificateur opérationnel :

    On utilise des amplificateurs opérationnels et des références de tensions.

    Exemple :   détection de  l'amplitude d'un signal, entre deux valeurs Ve max et  Ve min, indiquée par un niveau haut.

Schéma

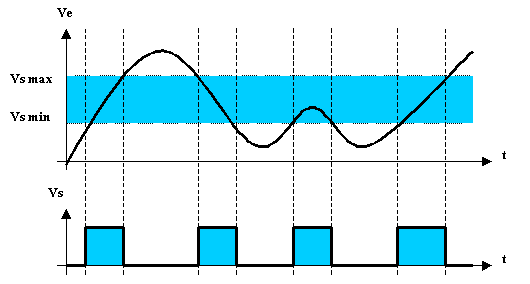

Chronogrammes
