Ces pages vous proposent diverses ressources
destinées à l’apprentissage des phénomènes liés aux hyperfréquences
(micro-ondes) par la simulation ; divers logiciels gratuits sont
utilisés :

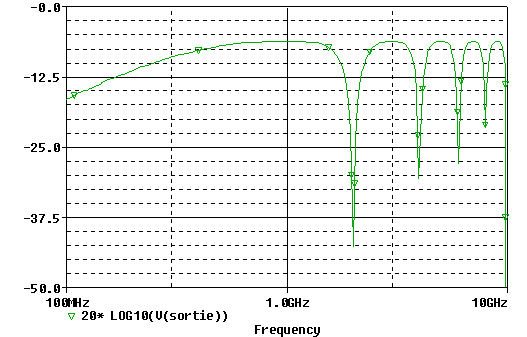

- un logiciel de simulation électronique, « Orcad Cadense Spice », disponible en version démonstration sur le site http://www.alsdesign.fr/ ;
- un logiciel de calcul matriciel, « Scilab », disponible gratuitement en version complète sur le site http://www.scilab.org/ ;

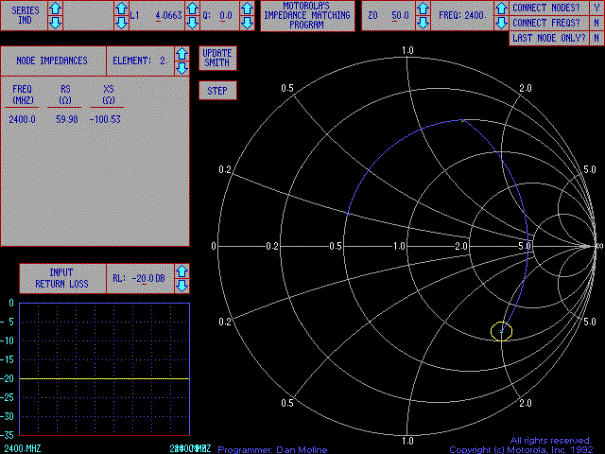

- un logiciel de simulation d’un abaque de Smith, « MIMP », disponible gratuitement sur
http://e-www.motorola.com/rf/designtds/mimp.html ou encore http://empc1.ee.ncku.edu.tw/course/rf-cour.htm
Ces ressources ont été présentées lors de
divers cours de formation initiale et stages de formation continue à l’IUFM
d’Aix-Marseille.
L’utilisation des ces ressources est libre
sous réserve de ne pas en modifier le contenu.
|
Propagation sur lignes Etude qualitative par la simulation des phénomènes de
propagation sur ligne en régime impulsionnels et sinusoïdal ; mise en
équation…. applications de la simulation et des calculs à la polarisation d'un amplificateur 2,4 GHz… |
|
Formulaires des principales expressions liées à la propagation Rappel des principales expressions établies précédemment…. |
|
L’adaptation d’impédance |
|
Construction de l’abaque de Smith Construction pas à pas de l’abaque de Smith à l’aide du logiciel de calcul Scilab…. |
|
Présentation du logiciel MIMP Petit logiciel très simple permettant une bonne approche de l’abaque de Smith. |
|
Les paramètres S |
|
Exercices sur les paramètres S |
