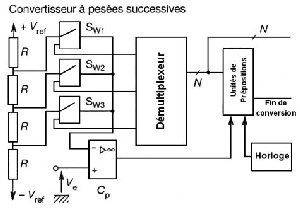

Principe : Ce convertisseur fonctionne comme une balance. L'unité de prépositionnement envoie, par l'intermédiaire de l'horloge un mot de n bits au démultiplexeur qui commande alors la fermeture des interrupteurs en fonction du mot reçu. Le premier mot envoyé permet de commander SW1 et impose une valeur de 2n .q / 2 à l'entrée - du comparateur. |
| Cette valeur est comparée à Ve, la tension à convertir. Si la réponse de celui-ci est positive on vient rajouter 2(n-1) .q / 2 à la valeur précédente (en fermant SW1 et SW2), si elle est négative on enlève 2n .q / 2 à l'entrée et on ajoute 2(n-1) .q / 2 (en ouvrant SW1 et en fermant SW2 | |
| Cette nouvelle valeur est à nouveau comparée à Ve. Si le résultat est positif l'unité de prépositionnement maintien SW2 fermé, si le résultat est négatif SW2 est ouvert. | |
| Cette opération de fermeture d'interrupteur, de comparaison et de maintien fermé ou d'ouverture se poursuit jusqu'à ce que les N bits de sortie soient tous affectés par un état logique. | |
|
|
|
