Formations PIC

A partir de la rentré 2003, les microcontrôleurs PIC de Microchip deviennent supports d'enseignements en génie électronique, de la seconde BEP à la deuxième année de BTS.

stages N1      -  Présentation de la gamme PIC, en particulier des PIC16
                         -  Présentation des outils de développement MPLAB et ICD2
                         -  TP en assembleur sur PICDEM2+ et PIC16F877

stages N2       - Présentation des PIC18
                          - Découverte du langage C
                          - Présentation du compilateur C ANSI MCC18
                          - TP en C sur PICDEM2+ et PIC18F452
                          - Compilateur CC5x pour PIC 12 et 16
                          - Informations sur les DSPIC , le KIT PICKIT1 les RFPIC (PIC avec E/R radiofréquences)

Consultez les documents supports des stages

Equipement recommandé  :

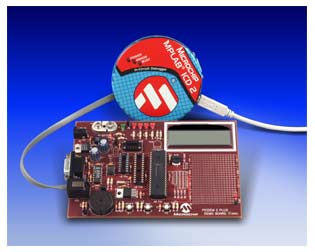

	La carte d'évaluation, de développement et de programmation PICDEM2+ de Microchip associée au module de mise au point ICD2 et aux logiciels MPLAB et MPASM (l'ensemble étant vendu sous la référence DV164006) Documentation ICI : http://www.microchip.com/1010/pline/tools/picmicro/icds/icd2/cupola/pcdmplus/index.htm
	Un compilateur C ANSI  MCC18 Microchip en licence établissement à acheter au lycée Philippe de Girard en Avignon. Documentation ICI : http://www.microchip.com/1010/pline/tools/picmicro/code/mplab18/index.htm

Cet équipement est disponible entre autre chez :

	Cette réforme sera accompagnée d'une formation de tous les professeurs enseignant le génie électronique en lycées professionnels, lycées et S.T.S de l'enseignement public et privé de l'académie d'Aix-Marseille
	La formation s'articule autour de deux stages de deux jours (4 jours de formation par professeur).
	Un stage niveau 1 de présentation des produits, des outils de développement et de l'assembleur, principalement autour de la gamme PIC16
	Un stage niveau 2 sur la programmation en langage C avec les mêmes outils et principalement autour de la gamme PIC18

Projet de formation : stages par années scolaires  (14 stagiaires par stage)
A partir de 2005, les professeurs de physique appliquée sont également formés aux outils MICROCHIP.

Les stages PIC se terminent en mai 2006.

Équipes et lieux de formation

RECOMMANDATIONS AFIN DE PREPARER LES STAGES

La formation se déroulant sur une durée de quatre jours, les stagiaires sont invités à se documenter avant le début du stage .sur les produits  Microchip

Ressources commerciales gratuites en téléchargement :

Sur WWW.MICROCHIP.COM :

Environnement de développement  MPLAB  avec assembleur linker et simulateur pour PIC16 et PIC18 (freeware)
C Compilateur MCC18, version DEMO, complète, limitée à 30 jours mais réinstallable.

Data Sheet du microcontrôleur PIC12F675 middle range 8 broches
Data Sheet du microcontrôleur PIC16F877  middle range 40 broches
Data Sheet du microcontrôleur PIC18F452  Hight range 40 broches
Data sheet pour l'afficheur LCD de la carte PICDEM2+  (http://www.p-tec.net  afficheur  1602B)
Data sheet du contrôleur Hitachi HD44780, pour l'afficheur ci dessus

Le stage de niveau 2 concerne la programmation en C sur PIC18. La première matinée sera consacrée à des rappels sur le langage C, mais il ne s'agit pas d'un cours sur le langage C. Lles stagiaires peuvent trouver des ressources sur le langage C ANSI ici :

	Le cours de Patrick Trau sur le C ANSI : http://www-ipst.u-strasbg.fr/pat/program/tpc.htm
	Le cours de F.Faber sur le C ANSI : http://www.ltam.lu/Tutoriel_Ansi_C/
	Le cours de Christian Dupaty sur le C ANSI pour microcontrôleurs : http://artemmis.univ-mrs.fr/iufm-genelec-forum/C%20ANSI/Cmini.pdf

Pour apprendre et pratiquer le C ANSI :
Un "antique" compilateur , le TURBO C ANSI/C++ 3.0 de BORLAND est disponible sur le site de la liste de diffuqion .  https://wliste.aix-mrs.iufm.fr/wws/info/genelaix   (inscriptions ici)

TURBO C 3.0 est un compilateur pour applications consoles DOS, il date de 1990 et est donc complètement obsolète pour le développement d'applications sur PC. Cependant ce compilateur entièrement en Français (aide comprise) permet une approche simple et conviviale de la programmation en C ANSI. L'interface est identique à celle du TURBO PASCAL.


Quelques adresses ou l'on peut trouver des informations ou des outils sur les PICs

http://www.enserb.u-bordeaux.fr/%7Edondon/PIC/indexPIC.htm
http://membres.lycos.fr/ingelec/InfoMicro.htm
http://www.supelec-rennes.fr/ren/fi/elec/mcu/pic/pic.htm
http://www.abcelectronique.com/bigonoff/
http://assoft.free.fr/develpic.htm
http://www.aurelienr.com/electronique.htm
http://www.commentcamarche.net/pc/cpu.php3
Http://www.gnupic.org/


Compilateur C bon marché

http://www.picant.com/c2c/c.html

Sonde logique à base de Pic

http://www.qsl.net/la9sja/electronics/ea/index.html

La gestion d'afficheur LCD

http://home.iae.nl/users/pouweha/lcd/lcd.shtml

La suivante très intéressante programmes en C + liaison RS232 sur PIC F84

http://perso.wanadoo.fr/claude.dreschel/commentfaire/index.html
